          MOS管知識-MOS晶體管的恒流性偏移詳解
          MOS晶體管的恒流性偏移
          MOS晶體管斬波器的恒流性偏移可分如下兩種。
          (1)尖峰電流(驅動電壓源通過極間電容的靜電感應電流)
          (2)抽運電流
          MOS晶體管的恒流性偏移:以上兩種成分均與驅動頻率成正比,在這一點上是相似的,但其極性相互抵銷;另外,與驅動電壓的關系也不同,所以不能作為一類進行討論。現以并聯型斬波器電路為例,試求尖峰的大小。

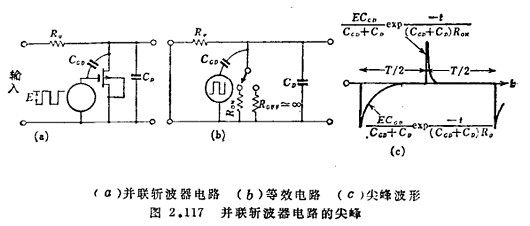

          圖2.117為并聯型斬波器電路,等效電路如同圖(b )所示。方波驅動電壓經極間電容CGD微分,其在漏側的輸出電壓如圖(C )所示,呈現按指數函數衰減的脈沖波形。斬波器由導通轉換到關斷的瞬間所產生的尖峰的時間常數很大,由關斷轉換為導通的時間常數就很小,所以兩個尖峰的面積,亦即對時間的積分值,前者比后者要大得多。
          MOS晶體管的恒流性偏移:前者稱為關斷尖峰的面積,后者稱為導通尖峰的面積。這些尖峰經交流放大器放大后通過同步檢波電路(包括檢波后面的低通濾波器)變換成直流。另一方面,直流輸入信號經斬波器變成方波后也同樣被解調成直流。從而尖峰所引起的直流偏移的大小,須將同步檢波輸出信號除以直流增益而求得。同步檢波電路的檢波效率,根據不同的電路結構。
          尖峰和方波信號的往往不一樣,所以只知道斬波器輸入電路中產生的尖峰波形,不可能求得其直流偏移的換算值。因此,一般是將同步檢波電路理想化,對尖峰與對方波信號一樣,取一個周期內的平均值作為直流偏移的換算值。這種方法對很多同步檢波電路,可得到大致正確的結果。
          MOS晶體管的恒流性偏移
          MOS晶體管的恒流性偏移:由圖2.117(C)可知,并聯斬波器電路中的關斷尖峰與信號源電阻成正比,導通尖峰與斬波器的導通電阻成正比,所以關斷尖峰的面積較大,其直流偏移換算值如下。
          與驅動頻率f、驅動電壓幅度E、極間電容CGD以及信號源電阻Rg成正比。由于尖峰脈沖與Rg成正比,屬于恒流性偏移源。f、Rg由于電路性能的關系,不能隨意降低,MOS場效應晶體管作斬波器用時要補償從導通到關斷的工作,E也不能降低到必要的幅度以下,所以為了降低這種偏移,應加接其它電容來抵銷掉CGD的影響。
          MOS晶體管的恒流性偏移
          為此,一種方法采用圖2.118的反相位電源,另一種方法再加一個MOS型場效應晶體管。后一種方法的典型例子是串并聯斬波器電路。
          在圖2. 119所示的串并聯斬波器電路中,設MOS場效應晶體管的極間電容為C2、C2、C4、C5、Rg、C1組成低通濾波器,電容C1與上述極間電容相比要大得多,所以流經C2的尖峰電流通過C1作交流接地,其影響不會出現在輸出端。
          同樣,流經C5的尖峰電流也可忽略。因此,出現在輸出端的尖峰電壓由C3和C4產生。由于兩個MOS場效應晶體管在相反的相位下工作,ug1和ug2的相位剛好是相反的。設兩者有相等的幅度E,則輸出尖峰電壓波形為
          MOS晶體管的恒流性偏移
          MOS晶體管的恒流性偏移
          比較式(2.170)和式(2.172),可知CGD被(C3-C4)所補償。因此,為了有效地降低串并聯電路中的尖峰偏移,應盡量使用極間電容相等的元件,MOS集成電路元件就很適用。
