行業規定安全電壓為不高于36V，持續接觸安全電壓為24V，安全電流為10mA，所以在各種電子產品中都有隔離控制部；另一方面是方式控制芯片受到高電壓的干擾也加了電壓隔離控制。

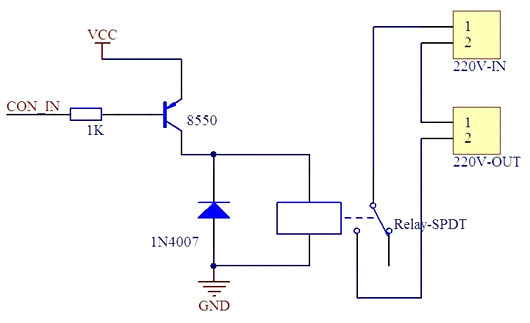

1. 使用繼電器與三極管控制220v交流電壓
CON_IN輸入引腳是低電壓控制芯片的控制信號，必須能是pnp三極管導通。VCC是低電壓通常會是5V或者是12V，1n4007起到保護作用避免有反向電壓出現時繼電器閉合，電路很簡單。

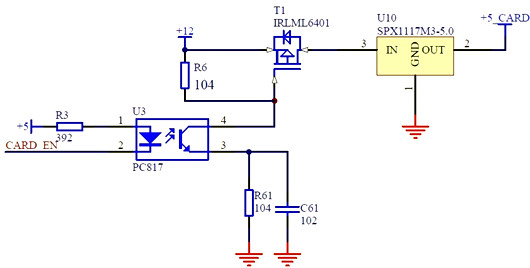

2、光電耦合器對控制器上電壓的隔離
使用光耦對5V電壓和12V或者有24V甚至更高看光耦的性能與參數進行隔離。
3、使用可控硅控制電壓
這個一個控制交流電機的電路圖。通過使用控制信號是光耦導通與斷開從而使 可控硅BT131 導通與閉合。
