大家都知道MOS管屬于電壓控制型元器件。即在MOS管的柵極加上電壓時，當柵-源電壓壓差大于Vgs(th)時，MOS管即可導通（不能大太多，否則會燒毀）。當源極電壓確定后，我們可以通過控制柵極電壓實現MOS管的導通與截止，這樣也就實現了MOS管漏極或者柵極負載的開與關。

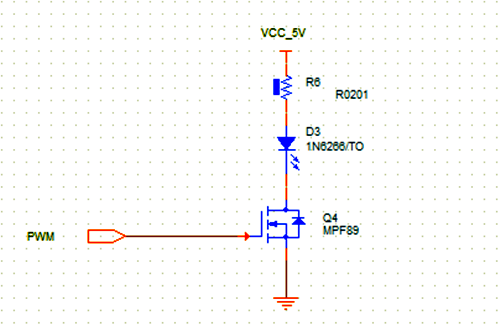

1、NMOS管
源極接地，柵源極電壓等于柵極電壓，此時我們?cè)跂艠O電壓處加上PWM，即可實現MOS管的導通與截止，導通時，發光二極管正常工作。截止時，發光二極管停止工作。
發光二極管不接在柵極處，原因，此時不方便判斷柵源電壓。通常在NMOS管做開關，負載接在漏極。

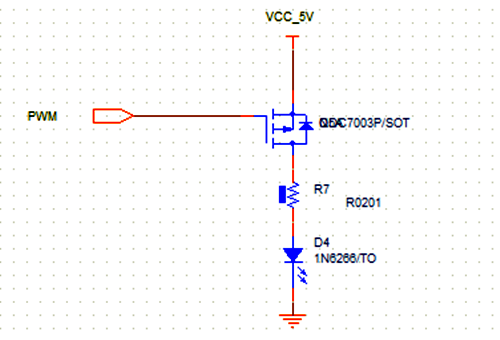

2、PMOS管
源極接電壓，柵極接PWM。柵源電壓大于Vgs(th)時，MOS管導通。發光二極管工作。當柵源電壓小于Vgs(th)時，MOS管截止，發光二極管停止工作。
發光二極管不接在源極，因?yàn)闊o法判斷源極電壓。沒有直接接在漏極方便。
總之做開關時，負載接在漏極。

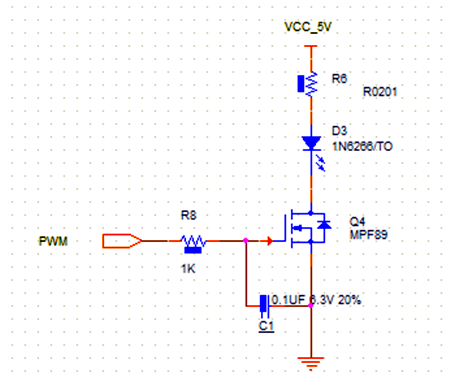

在一些場景下，電路還會進行軟啟動的設計。
即如下所示：
電阻R與C構成了軟啟動的作用。
軟啟動使得MOS管柵極上電較更為平緩，同時時間增加。
如下為其他項目用到延時與否的對比。

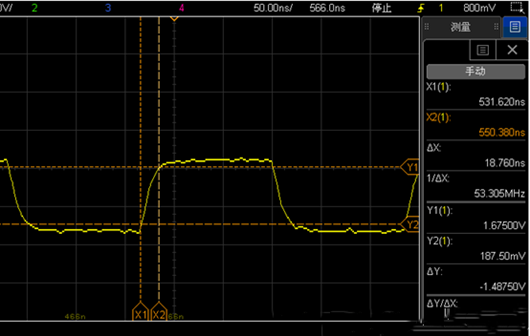

軟啟動

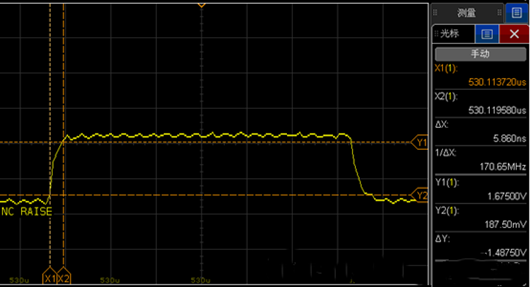

非軟啟動
可以看到軟啟動效果更加優于不加軟啟動措施，所以軟起動的設計，在MOS管做開關時也是尤為重要。
