一、前言
半導體分立器件包括二極管、三極管和MOS管等，它們有著各自的特點和應用領域。二極管具有整流、開關、穩壓和保護等作用，三極管有開關、放大電流等作用，MOS管有穩壓、調壓、開關和放大等作用。這三種器件可以在同一個電路中使用，也可以單獨在某些電路中應用。本文給大家講解烜芯微的分立器件產品在智能玩具車、LED氛圍燈和無人機三個領域中是如何應用的。
二、烜芯微在智能玩具車、LED氛圍燈和無人機領域的應用
作為一種智能設備，智能玩具小車是一種基于AI技術的智能化交通工具，由傳感器、控制芯片和執行器、算法和軟件系統等組成。小車的“聲音導引系統”是運用聲音傳感器采集移動聲源信息，再由單片機計算聲音傳感器的時間差，從而得出移動聲源距離目標地點的誤差，以藍牙通信的方式，控制移動聲源前往指定位置。系統硬件部分有聲源控制模塊、聲音傳感器、誤差距離分析模塊等。

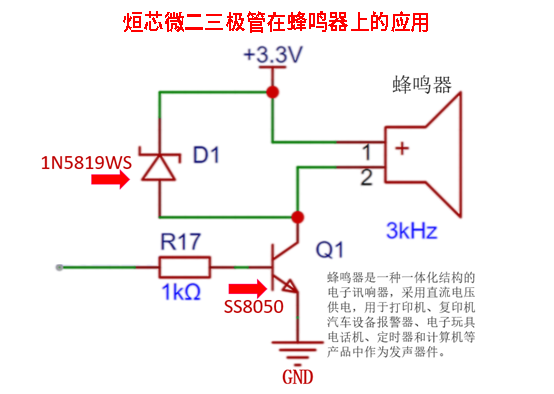

通常，蜂鳴器采用直流電壓供電，NPN晶體管SS8050在如圖這個電路主要起到開關的作用，當驅動信號為0V時，蜂鳴器可以正常動作，當驅動信號PWM為3.3V高電平的時候，Ube=5V-3.3V=1.7V, Ube>0.7V，三極管仍可以導通，由于MCU支持OD(開漏)驅動方式，可以在開漏輸出后用上拉電阻把電平拉到5V，這樣 Ube=5V-5V=0V, Ube<0.7V，三極管就可以正常的關斷了。

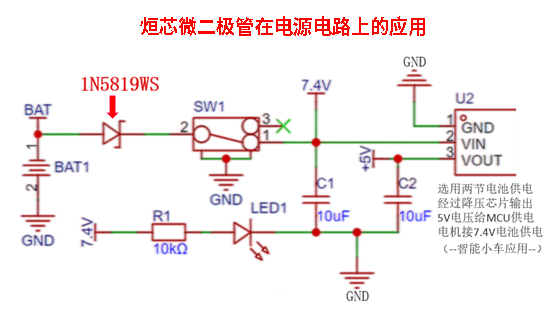

二極管1N5819WS是一種重要的半導體元件，具有快速恢復時間、低壓降、可靠性高等特點，它在電源管理和電路保護等應用中發揮著重要作用，當正常接入電源正負極時，二極管1N5819WS導通，電路負載正常工作，當錯誤地將電源的正負極反接時，因具有單向?qū)щ娦缘亩O管反向截止,電路負載不能正常工作。
智能氛圍調節燈其實是由很多小小的LED組合而成，多色氛圍燈采用的是RGB燈珠，氛圍燈通過控制RGB的比例來組合而成不同的顏色。用戶通過設定不同的RGB 來生成不同的顏色，再設定氛圍燈的亮度，對應的RGB和亮度值輸入給LED驅動芯片，驅動芯片解析完之后控制RGB LED燈珠的PWM占空比，從而實現氛圍燈顏色和亮度的控制。

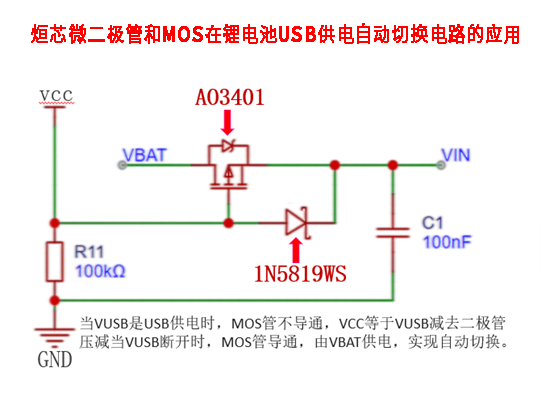

很多電子產品采用了充電切換電路，沒有插入U(xiǎn)SB電源時,使用內置的鋰電池供電，當插入U(xiǎn)SB電源時,切換為由外置的USB電源供電，并對鋰電池進行充電。，智能氛圍燈采用如圖的切換方案，實現自動切換。當VUSB為5V時，PMOS管AO3401 G端電壓為5V，PMOS不導通，電壓經過D1直接到VCC。VUSB斷開之后，PMOS管AO3401的G端電壓由R1下拉到GND，PMOS導通，VCC由VBAT供電。

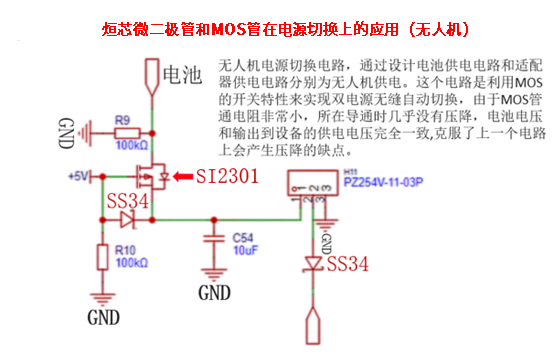

通常，無人機電池容量大，內部和輸出負載之間會串聯MOS，同時還需要在充放電管理上采用分立器件保護。烜芯微的二極管和MOS管為無人機的飛行控制和電源管理提供了重要的支持，MOS管可以在主電源故障或失效時，自動切換到備用電源，保證設備的正常工作。同時,MOS管電源切換電路還可以實現電源的在線熱備插,提高設備的可靠性和可維護性。
三、烜芯微產品優勢
二三極管具有結構簡單、可靠性高、穩定等優點，廣泛應用于通信、計算機、照明、安防、物聯網、電源、消費電子、汽車電子、工控等領域。隨著新能源產業和人工智能產業鏈的快速發展，產品對半導體分立器件的性能要求也正在加速提升，整個行業正在迎來新的挑戰、變革和機遇。
