MOS管封裝類型解析和應用場景選擇指南介紹
在電子電路設計中，MOS管的封裝類型直接影響著器件的性能、散熱效率及系統可靠性。從工業電源到微型消費電子，不同場景對封裝的需求差異顯著。本文將從技術演進、封裝特性及選型邏輯三個維度，深度解析主流封裝類型的選擇策略。
在電子電路設計中，MOS管的封裝類型直接影響著器件的性能、散熱效率及系統可靠性。從工業電源到微型消費電子，不同場景對封裝的需求差異顯著。本文將從技術演進、封裝特性及選型邏輯三個維度，深度解析主流封裝類型的選擇策略。

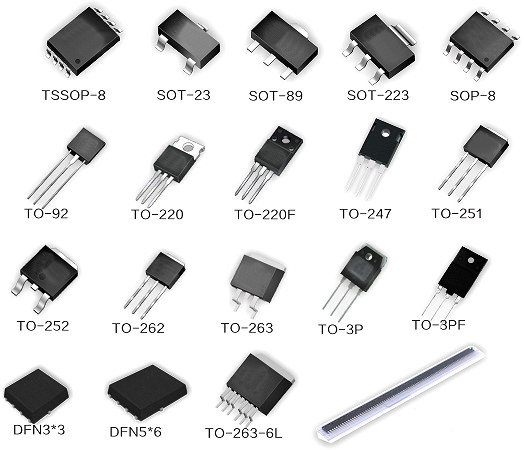

一、封裝類型與技術演進
1. 傳統插入式封裝
TO系列（TO-220/TO-247）
特點：金屬底座直插結構，自帶散熱片，TO-220可承載50-150W功率，TO-247支持200-1000W級功率。
演進：早期采用鋁制散熱片，現代產品引入銅芯復合散熱技術，熱阻降低30%。
應用：工業電機驅動、電動汽車充電樁等高壓大電流場景。
DIP（雙列直插式）
特點：引腳間距2.54mm，兼容面包板焊接，但體積大、散熱差，熱阻高達62℃/W。
現狀：逐步被貼片封裝取代，僅存于老舊設備維修市場。
2. 現代貼片封裝
D-PAK系列（TO-252/TO-263）
創新點：采用底部散熱焊盤設計，TO-263（D2PAK）散熱能力接近TO-220，熱阻低至1.5℃/W。
典型場景：消費類快充、LED驅動電源，支持20-100W功率。
QFN/DFN
技術突破：無引腳四邊扁平封裝，寄生電感<1nH，支持1MHz以上高頻開關。
案例：智能手機主板電源管理芯片，面積比SOT-23縮小40%。
DirectFET
革命性設計：金屬殼全密封結構，寄生電感低至0.5nH，支持100A/μs電流斜率，適用于48V服務器電源。
二、六大核心選型維度
1. 功率等級匹配
超低功率（<5W）：SOT-23（尺寸1.6×2.9mm）用于傳感器信號開關。
中功率（20-100W）：TO-252（DPAK）配合2oz銅箔PCB散熱。
高功率（>200W）：TO-247搭配強制風冷，銅基板溫度可控制在85℃以下。
2. 散熱設計考量
自然散熱：優選帶散熱焊盤的TO-263，允許通過PCB銅層散熱。
強制散熱：TO-247+鋁擠散熱器，熱流密度需＞3W/cm²。
極端環境：TOLL封裝（熱阻0.8℃/W）支持-55℃~175℃寬溫工作。
3. 空間與集成度
微型設備：QFN-16（3×3mm）實現12路電源軌集成，用于TWS耳機充電倉。
高密度PCB：CSP（芯片級封裝）厚度僅0.4mm，支持3D堆疊設計。
4. 高頻性能優化
射頻電路：LGA封裝（寄生電容<5pF）用于5G毫米波PA模塊。
開關電源：DirectFET支持2MHz開關頻率，效率提升3%。
5. 工藝成本平衡
消費電子：SOP-8（單價$0.02）滿足千萬級量產需求。
工業設備：TO-247雖單價$0.5，但壽命達10萬小時，TCO更低。
6. 可靠性驗證
汽車電子：AEC-Q101認證的TO-263，通過3000次溫度循環測試。
航天設備：陶瓷封裝的TO-258，滿足MIL-STD-883抗輻射標準。
三、典型場景選型實例
1. 新能源充電樁（20kW）
需求：1200V/100A，環境溫度55℃，MTBF>5萬小時
方案：
主功率級：TO-247-4L（四引腳改進型），并聯RDS(on) 8mΩ器件
驅動級：SO-8FL（帶電流檢測引腳），縮短驅動環路5mm
2. TWS耳機充電盒
需求：體積<10cm³，待機功耗<10μA
方案：
電源開關：SOT-563（1×1mm），RDS(on) 45mΩ
保護電路：WLCSP封裝MOS，厚度0.3mm
3. 數據中心服務器電源（80Plus鈦金）
需求：效率>96%，功率密度30W/in³
方案：
同步整流：DirectFET MX（RDS(on) 1.2mΩ）
總線切換：TOLL（支持300A脈沖電流）
四、未來技術趨勢
三維封裝：TSV硅通孔技術實現多層MOS堆疊，電流密度提升5倍。
智能集成：將驅動IC與MOS管共封（如Fuji Electric的IPM模塊）。
新材料突破：氮化鎵（GaN）與碳化硅（SiC）推動QFN封裝突破200W 。
結語
MOS管封裝選擇是系統工程，需在功率、散熱、成本之間動態平衡。隨著TOLL、DirectFET等創新封裝的出現，設計者得以在更嚴苛的條件下實現性能突破。建議工程師建立“封裝-場景”映射數據庫，結合仿真工具預判熱應力分布，方能在激烈競爭中構建技術護城河。
